CATV ONU V2801D-1GT1
XPON Modo Dual | LAN Gigabit | Servicio CATV
Compatible con la función HGU/SFU, red de acceso flexible
Soporta Modo Puente y Modo Router
Elección flexible
Satisfacer las necesidades de los clientes
Tamaño reducido, Plug & Play
Fácil de implantar
|
○ Parámetros de hardware |
||
|
Dimensión |
100mm×92mm×30mm(L×W×H) |
|
|
Peso neto |
130g |
|
|
Estado de funcionamiento |
Temperatura de funcionamiento: -10 ~ +55°C Humedad de funcionamiento: 5 ~ 95%(sin condensación) |
|
|
Condiciones de almacenamiento |
Temperatura de almacenamiento: -40 ~ +70°C Humedad de almacenamiento: 5 ~ 95% (sin condensar) |
|
|
Adaptador de corriente |
DC 12V, 0.5A, adaptador de corriente AC-DC externo |
|
|
Alimentación |
≤4.2W |
|
|

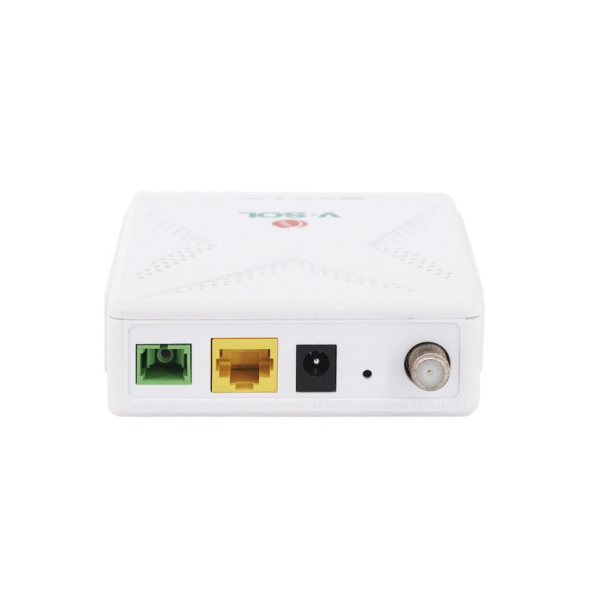

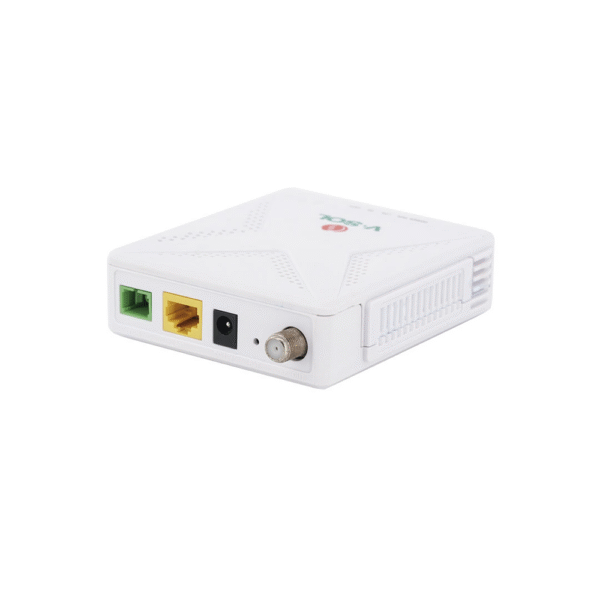

Interfaz |
1GE+CATV |
|
|

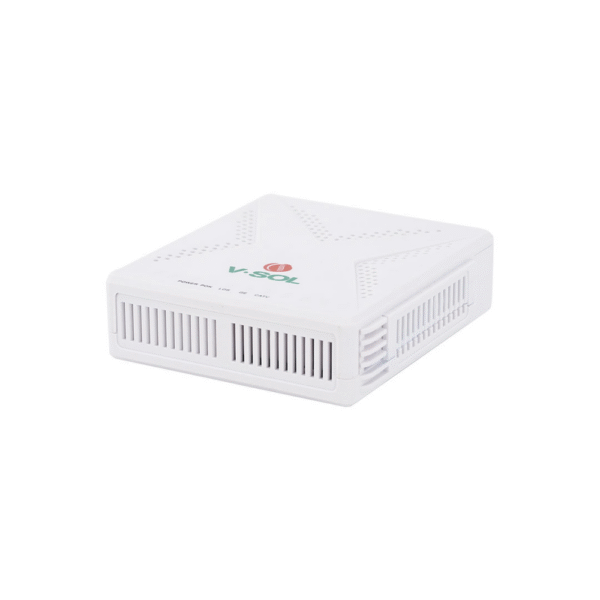

Indicadores |
POTENCIA, LOS, PON, LAN, CATV |
|
|
|
|
|
|
○ Parámetro de interfaz |
||
|
Interfaz PON |
l 1 puerto XPON (EPON PX20+ y GPON Clase B+) l SC monomodo, conector SC/APC l Potencia óptica TX: 0～+4dBm l Sensibilidad RX: -27dBm l Potencia óptica de sobrecarga: -3dBm(EPON) o -8dBm(GPON) l Distancia de transmisión: 20 km l Longitud de onda: TX 1310nm, RX1490nm, CATV 1550nm |
|
|
Interfaz LAN |
1*GE Puertos RJ45 con autonegociación |
|
|
Interfaz CATV |
V2801D V2: l RF Potencia óptica : +2～-18dBm l Longitud de onda de recepción óptica: 1550±10 nm l Gama de frecuencias RF: 47～1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF: ≥ 70dBuV(0～-15dBm) l Rango AGC: 0～-15dBm l MER: ≥32dB(-14dBm entrada óptica) |
V2801D V3: l Potencia óptica RF : 0～-3dBm l Longitud de onda de recepción óptica: 1550±10 nm l Gama de frecuencias RF: 47～1000MHz l Impedancia de salida RF: 75Ω l Nivel de salida RF: ≥ 60dBuV（0~-3dBm） l Gama AGC: no compatible l MER: ≥32dB(0~-3dBm entrada óptica) |
|
○ Datos de función |
|
|
Modo PON |
XPON Modo Dual |
|
Modo de enlace ascendente |
Modo Bridging y Routing Buena conexión con las OLT de la corriente principal |
|
CATV |
Gestión remota de CATV |
|
Estándar |
l Compatible con CTC OAM 2.1 y 3.0 l Soporte ITUT984.x OMCI |
|
Capa 2 |
l Puentes 802.1D y 802.1ad l CoS 802.1p l VLAN 802.1Q |
|
Capa3 |
l IPv4 l Cliente/Servidor DHCP l PPPoE, NAT, DMZ, DDNS |
|
Multidifusión |
IGMP v2/v3, IGMP snooping |
|
Seguridad y cortafuegos |
l Evitar Rogue ONU l DDOS, filtrado basado en ACL/MAC/URL |
|
O&M |
Soporta EMSWEBTelnetCLI y gestión de red unificada de VSOL OLT |
